Zgodovina razvoja izvijača: od prvih vijačnih spojev do današnjih standardov kakovosti
Na prvi pogled je izvijač danes eno najbolj preprostih ročnih orodij: jekleno steblo, oblikovana konica in ročaj, ki omogoča prenos sile z uporabnika na vijak. Toda njegova današnja oblika je rezultat dolgega razvoja, v katerem so se prepletali napredek pri izdelavi vijakov, razvoj kovinskih materialov, zahteve industrije in boljše razumevanje človekovega oprijema ter nadzora nad orodjem.
Izvijač je dober primer, kako se lahko osnovna zamisel skozi stoletja spreminja, ne da bi izgubila svoj namen. Še vedno služi vijačenju, vendar se od sodobnega orodja pričakuje precej več kot zgolj obračanje vijaka: ustrezna geometrija konice, odpornost proti obremenitvam, zanesljiva povezava med steblom in ročajem ter udobno in nadzorovano delo.
To velja tudi za ročno orodje POPAR. Skozi dve desetletji dolg razvoj orodja POPAR se vsekakor spreminja videz orodja, medtem ko njegovo bistvo ostaja enako – zagotovitvi kvalitetno ročno orodje. Znamka POPAR se razvija pod okriljem podjetja LMM Profesional, ki je svojo zgodbo začelo leta 2004, lastno blagovno znamko pa začelo razvijati leta 2006.
Izvijač: od obrtniškega pripomočka do nepogrešljivega ročnega orodja
Kdaj je nastal prvi izvijač?
Zgodovina izvijača je tesno povezana z zgodovino vijaka. Dokler so bili vijačni spoji redki in je bila izdelava vijakov zahtevna, tudi izvijač ni bil tako razširjeno orodje, kot ga poznamo danes.
Med najzgodnejše znane upodobitve izvijača se uvrščajo ilustracije v tako imenovani Housebook of Wolfegg, rokopisu iz obdobja približno med letoma 1475 in 1490. Zgodnji izvijači so bili namenjeni vijakom z ravnim utorom in so imeli preprosto, pogosto hruškasto oblikovan ročaj. Zgodovinski viri sicer ne omogočajo zanesljive določitve kraja izuma izvijača oziroma njegovega izumitelja.
Prve uporabe vijakov so bile zaznane pri izdelavi oklepov, orožja in različnih mehanskih sklopov. V takšnem okolju je bilo pomembno predvsem, da je orodje za vijačenje omogočalo dovolj dober oprijem in prenos sile na glavo vijaka. Zasnova je bila preprosta, vendar je že takrat veljalo temeljno načelo, ki velja še danes: konica mora ustrezati utoru, ročaj pa mora uporabniku omogočati nadzorovano vrtenje. Vir: Smithsonian National Museum of American History – zbirka zgodovinskih izvijačev.
Industrijska revolucija je spremenila tudi pomen izvijača
Pomembna prelomnica v razvoju izvijača ni bila le sprememba njegove oblike, temveč tudi napredek pri izdelavi vijakov in strojev.
Z razvojem industrije se je pojavila potreba po izdelavi večjih količin vijakov, ki bi bili čim bolj enaki po velikosti in obliki. Le tako so se lahko pravilno prilegali vijačnim spojem in jih je bilo mogoče uporabljati pri sestavljanju različnih strojev in naprav. Za to so bili potrebni natančnejši stroji in orodja, ki so omogočali izdelavo enakomernih navojev – spiralnih utorov na vijaku, zaradi katerih se ta lahko privije v material ali matico.
Pomemben korak v tej smeri je okoli leta 1800 naredil angleški strojni inženir Henry Maudslay, ki je prispeval k razvoju natančnejših strojev za izdelavo navojev. Zaradi takšnega napredka so vijaki postajali bolj enotni in zanesljivi, njihova uporaba pa se je razširila v strojništvu in industriji. S tem se je postopoma razvijalo tudi orodje, potrebno za njihovo privijanje – med drugim izvijač. Vir: Science Museum Group – orodje za izdelavo navojev Henryja Maudslaya.
V prvi polovici 19. stoletja so izvijače že uporabljali tudi v specializiranih delavnicah, kjer so izdelovali natančne mehanske naprave. To potrjuje tudi primer iz zbirke ameriškega muzeja Smithsonian, ki hrani izvijač iz delavnice izdelovalca teleskopov Henryja Fitza (1808–1863). Orodje ima lesen ročaj in jekleno steblo – dva osnovna dela, ki ju najdemo tudi pri številnih sodobnih izvijačih. Čeprav se je njihova oblika skozi čas spreminjala, je osnovna zasnova ostala presenetljivo podobna. Več o orodju in napravi za izdelovanje navojev ter za ogled fotografij obeh izdelkov, obiščite: Smithsonian National Museum of American History – izvijač iz delavnice Henryja Fitza.
Od enostavne oblike do sistematično zasnovanega orodja
Z večjo uporabo vijakov v proizvodnji, vzdrževanju, gradbeništvu in domačih opravilih so se povečale tudi zahteve do ročnega orodja. Uporabniki so potrebovali različne dolžine in širine izvijačev, boljše prileganje konice ter ročaje, ki bi omogočali učinkovitejše delo.
Razvoj je postopoma zajel vse dele orodja. Konica je morala biti dovolj natančno oblikovana, da se je pravilno prilegala glavi vijaka. Steblo je moralo prenesti obremenitev brez neželenega zvijanja ali loma. Ročaj je moral omogočati prenos navora in ostati zanesljiv tudi pri ponavljajoči se uporabi.
Pozneje so se razvili tudi različni vijačni profili, ki so ustrezali zahtevam posameznih področij. Danes se pri ročnem orodju srečujemo z ravnimi, križnimi, zvezdastimi in drugimi profili. Ker smo njihove razlike že podrobneje obravnavali v ločenem prispevku, jih tukaj ne bomo razčlenjevali. Več o tipih vijačnih utorov si lahko preberite v našem blogu Tipi vijačnih nastavkov in izvijačev – vrste vijačnih profilov.
Od izvijača POPAR pred 20 leti do današnjega modela
 |  |

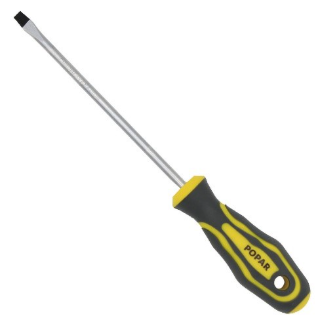

Primerjava prvotnega in današnjega izvijača POPAR omogoča zanimiv pogled na razvoj izdelka v obdobju, ki je sicer veliko krajše od celotne zgodovine izvijača, vendar je za uporabnika zelo oprijemljivo. Na levi sliki vidite današnji POPAR izvijač, ki je nastal pred dvajsetimi leti, pa vendar še danes služi svojemu namenu. Na desni fotografiji je POPAR izvijač danes.
Pri primerjavi je smiselno pogledati predvsem obliko ročaja, njegovo velikost in profil, površino za oprijem, prehod med ročajem in steblom ter videz in izvedbo konice. Takšne podrobnosti vplivajo na občutek pri delu in na to, kako uporabnik orodje obvladuje v različnih položajih.
POPAR in LMM Profesional: razvoj skozi izkušnje z orodjem
Ta razvoj je del širše zgodbe o ročnem orodju: ponudba ročnega orodja POPAR se prilagaja potrebam uporabnikov, spreminjajo se oblikovne rešitve, izboljšuje se predstavitev izdelkov, pri izbiri orodja pa postajajo vse pomembnejši tudi natančnost, ergonomija in ustreznost za predvideno delo.

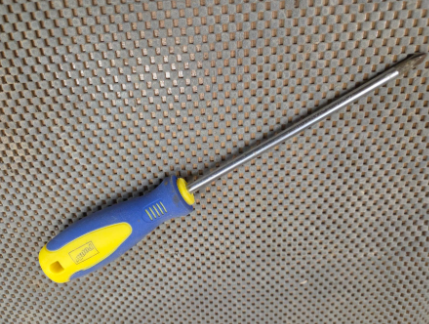

Starejši izvijač POPAR, ki je še vedno v uporabi, ima zato posebno vrednost. Ne moremo zgolj na podlagi njegove starosti sklepati o vseh tehničnih lastnostih ali ga neposredno primerjati z današnjim modelom, vendar lahko pokaže nekaj zelo konkretnega: ročno orodje je pogosto del delavnice več let, včasih celo desetletij. Njegova uporabnost se ne meri samo po videzu, temveč predvsem po tem, kako zanesljivo opravlja svojo nalogo.
»Iz starega v novo se lahko spremeni oblika. Osnovno merilo pa ostaja kakovost in uporabnost orodja pri delu.«
Kaj v resnici določa kakovost izvijača?
Dober izvijač ni samo kos kovine z oblikovano konico. Njegove lastnosti so rezultat izbire materiala, načina izdelave, toplotne obdelave, natančnosti geometrije in kakovosti sestave. Posamezni deli morajo delovati kot celota.
Material: ravnovesje med trdoto in žilavostjo
Steblo in konica izvijača sta praviloma izdelana iz jekla, vendar oznaka »jeklo« sama po sebi ne pove dovolj o kakovosti izdelka. Pomembni so sestava materiala, način obdelave in končne mehanske lastnosti.
Pri konici sta ključni predvsem odpornost proti obrabi in sposobnost ohranjanja pravilne oblike. Če je material premehak, se lahko konica pri obremenitvah hitreje obrabi ali deformira. Če je material neustrezno toplotno obdelan in postane preveč krhek, se poveča tveganje za poškodbo ali lom.
Zato je cilj praviloma ustrezno ravnovesje med trdoto in žilavostjo. Trdota opisuje odpornost materiala proti lokalni plastični deformaciji, žilavost pa njegovo sposobnost, da prenese obremenitev, ne da bi se nenadoma porušil. To nista enaki lastnosti in ena ne zagotavlja samodejno druge.
Pri izbiri izvijača je zato pomembneje, ali je končni izdelek primeren za predvideno uporabo in ustrezno preskušen, kot pa zgolj to, da proizvajalec v opisu omenja »trdo jeklo«.
Toplotna obdelava: lastnosti, ki jih ni mogoče oceniti samo na pogled
Toplotna obdelava je postopek, s katerim se nadzorovano spreminja mikrostruktura jekla, da doseže zahtevane lastnosti. Pri orodjih lahko vključuje kaljenje in popuščanje, pri čemer sta bistvena pravilna izbira postopka in nadzor nad njegovimi parametri.
Standard ISO 8764-1 za izvijačne konice za križne vijačne profile določa zahteve glede geometrije in tehnične lastnosti ter vključuje zahteve za trdoto in preskušanje. To kaže, da kakovost konice ni zgolj stvar vizualne obdelave: preverjati je treba tudi lastnosti materiala in njegovo obnašanje pod obremenitvijo. Vir: ISO 8764-1 – izvijačne konice za križne vijačne profile.
V praksi je pomembno, da se konica pri predvideni obremenitvi ne poškoduje tako, da bi izgubila uporabnost. Zato se pri preskušanju preverjajo trdota, mere in odpornost proti obremenitvam. Konkretne zahtevane vrednosti so odvisne od vrste orodja in ustreznega standarda.
Geometrija konice: majhna razlika, velik vpliv
Konica mora biti izdelana tako, da se pravilno prilega glavi vijaka. Že manjše odstopanje od predpisane oblike ali mer lahko zmanjša stik med konico in utorom, poveča možnost zdrsa ter poškoduje konico ali glavo vijaka.
Zato standardi za izvijače določajo geometrijo in mere konic, pri določenih izvedbah pa tudi preskusne postopke. Standard ISO 2380-1, na primer, obravnava konice izvijačev za vijake z ravnim utorom, vključno z njihovo obliko, merami, tehničnimi zahtevami in preskušanjem povezave med steblom in ročajem pri ročnih izvijačih. Vir: ISO 2380-1 – izvijači za vijake z ravnim utorom.
Steblo in povezava z ročajem
Steblo izvijača prenaša navor z ročaja na konico. Pri tem mora prenesti obremenitve, ki nastanejo med vijačenjem, ne da bi se trajno deformiralo ali zlomilo.
Pomembna je tudi povezava med steblom in ročajem. Če je spoj slabo zasnovan ali izveden, se lahko steblo v ročaju zavrti, začne premikati ali se iz njega izlušči. Takšna napaka ne vpliva le na udobje, temveč tudi na nadzor nad orodjem.
ISO 2380-1 pri ročnih izvijačih izrecno vključuje zahtevo glede preskusnega navora, ki ga mora prenesti povezava med rezilom oziroma steblom in ročajem. To je konkreten primer, kako standardizacija zajema več kot samo obliko konice.
Ročaj
Ročaj je del izvijača, ki ga držimo med delom, zato pomembno vpliva na to, kako udobno in učinkovito lahko uporabljamo orodje. Njegova oblika, velikost in površina določajo, kako dobro ga lahko primemo, koliko sile lahko prenesemo na vijak in kako zanesljivo ga obvladujemo.
Pri tem ni enega samega ročaja, ki bi bil najboljši za vsa opravila. Pri natančnem vijačenju potrebujemo predvsem dober nadzor nad obračanjem, pri močnejšem privijanju pa ročaj, ki omogoča prenos večje sile in stabilen oprijem.
Današnji ročaji so pogosto izdelani iz umetnih materialov, včasih pa združujejo več različnih materialov. Tako je mogoče prilagoditi njihovo obliko, površino in občutek v roki. Vendar več materialov ali posebna oblika še ne pomenita nujno, da je ročaj boljši. Pomembno je predvsem, da dobro leži v roki, med delom ne drsi in omogoča zanesljiv nadzor nad orodjem.
Ergonomija torej ni le vprašanje videza, temveč predvsem tega, kako dobro se orodje prilagaja uporabniku in nalogi, ki jo opravlja. Več o ergonomiji ročnega orodja si preberite v našem blogu Ergonomija ročnega orodja – zakaj oblika orodja ni naključna.
Površinska zaščita in končna obdelava
Površinska obdelava izvijača pomaga zaščititi kovino pred rjavenjem in drugimi vplivi okolja, hkrati pa vpliva tudi na videz orodja. Kakšna zaščita je primerna, je odvisno od uporabljenega materiala in pogojev, v katerih se bo izvijač uporabljal.
Vendar zaščitna prevleka še ne pomeni, da je izvijač kakovosten. Ta namreč ne zagotavlja, da je konica dovolj trdna, da se med vijačenjem ne bo obrabila ali deformirala. Prav tako lep videz ne pove, kako kakovostno je bilo jeklo obdelano ali kako trdno je steblo pritrjeno na ročaj.
Kakovost izvijača je zato odvisna od več dejavnikov: od izbire materialov, natančnosti izdelave, ustrezne obdelave kovine in zanesljive povezave med posameznimi deli. Šele ko vsi ti elementi delujejo usklajeno, lahko orodje dobro in zanesljivo opravlja svojo nalogo.
Standardi: kako se kakovost izvijača opredeli in preverja?
Standardi določajo skupna tehnična merila, s katerimi je mogoče opisati in preverjati določene lastnosti izdelka. Pri izvijačih so pomembni predvsem standardi, ki obravnavajo mere in obliko konic, zahteve za ročno orodje ter posebne varnostne zahteve za izolirane izvijače.
ISO 2380: izvijači za ravne utore
Standard ISO 2380 je namenjen izvijačem za vijake z ravnim utorom. Določa obliko in mere konic ter tehnične zahteve in preskusne pogoje. Pri ročnih izvijačih vključuje tudi preskušanje navora, ki ga mora prenesti povezava med steblom in ročajem. Standard tudi obravnava splošne zahteve, dolžine stebel in označevanje ročnih izvijačev.
ISO 8764: izvijači za križne utore
Standard ISO 8764 obravnava izvijačne konice za vijake s križnim utorom. Določa geometrijske in tehnične zahteve za ustrezne konice ter načine preverjanja njihove skladnosti.
IEC 60900: posebne zahteve za izolirano orodje
Izolirani izvijači za električarska dela so posebna kategorija ročnega orodja. Pri VDE orodju, kot imenujemo izolirano orodje za električarska dela, ni dovolj, da je ročaj izdelan iz električno neprevodnega materiala ali da ima na sebi oznako napetosti.
Mednarodni standard IEC 60900:2018 se nanaša na izolirano, izolirno in hibridno ročno orodje za delo na delih pod napetostjo ali v njihovi bližini pri nazivnih napetostih do 1.000 V izmenične napetosti in 1.500 V enosmerne napetosti. Standard določa zahteve za tovrstno orodje, vendar njegova uporaba ne nadomesti usposobljenosti uporabnika in varnih delovnih postopkov. Vir: IEC 60900:2018 – ročno orodje za delo do 1.000 V AC in 1.500 V DC.
Standardi in zakonodaja pri izdelavi izvijačev
Standard ni samodejno zagotovilo, da je vsak izdelek na trgu kakovosten, prav tako pa oznake standarda ni primerno pripisovati izdelku brez ustrezne dokumentacije. Njegova vrednost je v tem, da določa preverljiva merila, ki jih je mogoče uporabiti pri zasnovi, izdelavi in preskušanju.
Pri nakupu je zato smiselno preveriti, za katero vrsto dela je izvijač namenjen, ali ima zahtevane oznake in ali proizvajalec oziroma dobavitelj lahko zagotovi ustrezne tehnične informacije. Pri izoliranem orodju je to še posebej pomembno zaradi varnosti uporabnika.
V nadaljevanju je potrebno ločevati tudi med standardi in zakonodajo. Medtem ko mednarodni standard opisuje tehnične zahteve in metode preverjanja, zakonodaja določa pravne obveznosti, ki jih je treba izpolnjevati pri dajanju izdelkov na trg.
Za potrošniške izdelke je pomemben tudi evropski okvir splošne varnosti proizvodov, določen z Uredbo (EU) 2023/988, ki se uporablja od 13. decembra 2024. Konkretne obveznosti so odvisne od vrste izdelka, njegove predvidene uporabe in vloge gospodarskega subjekta v dobavni verigi.
Pri izoliranih izvijačih je treba poleg splošnih zahtev upoštevati tudi posebne tehnične zahteve za električarsko orodje, med drugim IEC 60900. Zato je pri preverjanju skladnosti pomembno izhajati iz konkretnega izdelka in njegove dokumentacije, ne zgolj iz videza ali posamezne oznake na ročaju. Vir: Evropska komisija – označevanje CE in Uredba (EU) 2023/988 o splošni varnosti proizvodov.
Ključne ugotovitve
- Najzgodnejši dokumentirani izvijači segajo v pozni srednji vek; njihov razvoj je tesno povezan z razvojem vijakov in natančnejše strojne proizvodnje.
- Kakovosti izvijača ni mogoče oceniti samo po videzu. Pomembni so material, toplotna obdelava, geometrija konice, povezava z ročajem in preverjene lastnosti.
- Standardi ISO 2380 in ISO 8764 določajo tehnične zahteve za ustrezne tipe izvijačev in konic.
- Za izolirano električarsko orodje, imenovano tudi VDE orodje, veljajo posebne zahteve, med drugim IEC 60900.
- Zgodovina POPAR ročnega orodja je del razvoja podjetja LMM Profesional: od začetka razvoja lastne znamke leta 2006 do današnje ponudbe ročnega orodja.
Pogosta vprašanja
1. Kdaj so se pojavili prvi izvijači?
Najzgodnejši dokumentirani primeri segajo v pozni srednji vek, približno v obdobje 1475–1490. Zgodnji izvijači so bili namenjeni vijakom z ravnim utorom, vendar natančnega kraja izuma ni mogoče zanesljivo določiti.
2. Kaj najbolj vpliva na kakovost izvijača?
Pomembni so material in toplotna obdelava stebla oziroma konice, natančnost geometrije, kakovost povezave med steblom in ročajem ter ustreznost orodja za predvideno uporabo. Pri določenih vrstah izvijačev kakovost preverjajo tudi standardizirani preskusi.
3. Ali je vsak izvijač z izoliranim ročajem primeren za električarska dela?
Ne. Izoliran videz ročaja sam po sebi ne dokazuje, da orodje izpolnjuje zahteve za delo na električnih delih pod napetostjo. Za takšno uporabo je potrebno ustrezno orodje, ki izpolnjuje relevantne zahteve, kot je IEC 60900, in ga je treba uporabljati skladno z navodili ter varnimi delovnimi postopki.
