Tipi vijačnih nastavkov in izvijačev - vrste vijačnih profilov

Vijačenje je na prvi pogled enostavna operacija, vendar v realnosti predstavlja eno ključnih mehanskih interakcij med orodjem in materialom. V trenutku stika med nastavkom in vijakom se koncentrira sila, ki se prenaša preko relativno majhne kontaktne površine. Prav zato oblika nastavka, njegova velikost in material odločajo o tem, ali bo navor prenesen učinkovito – ali pa se bo pretvoril v zdrs, obrabo in poškodbe materiala in/ali orodja.

V profesionalnem okolju to ni zgolj vprašanje estetike ali natančnosti, temveč neposredno vpliva na stroške, čas dela in celo varnost.

Razvoj vijačnih profilov: od enostavnosti do optimizacije

Najstarejši vijačni profil – ploščati utor (SL) – je bil zasnovan v času, ko je bila izdelava vijakov omejena na osnovne strojne postopke. Njegova prednost je bila enostavnost, vendar se je kmalu izkazalo, da ima resno konstrukcijsko pomanjkljivost: kontakt med nastavkom in vijakom poteka le po eni linij. To pomeni visoko lokalizirano napetost in nagnjenost k zdrsu.

Prav ta problem je v prvi polovici 20. stoletja spodbudil razvoj križnih utorov. Tako imenovan Phillips utor (PH) je bil zasnovan tako, da omogoča hitrejše delo, predvsem v industrijski proizvodnji. Takrat z namenom, danes manj razumljeno, je bil zasnovan tako, da pri previsokem navoru “izskoči” iz vijaka.

Kasnejši razvoj, predvsem v Evropi, je prinesel Pozidriv utor (PZ), ki je izboljšal prenos navora z dodatnimi kontaktnimi površinami - lahko rečemo, da gre za izboljšan križni utor. To je razlog, da je danes v pohištveni industriji standard prav Pozidriv in ne križni Philips utor. Napačna zamenjava teh dveh profilov vodi v hitro obrabo in poškodbe vijakov

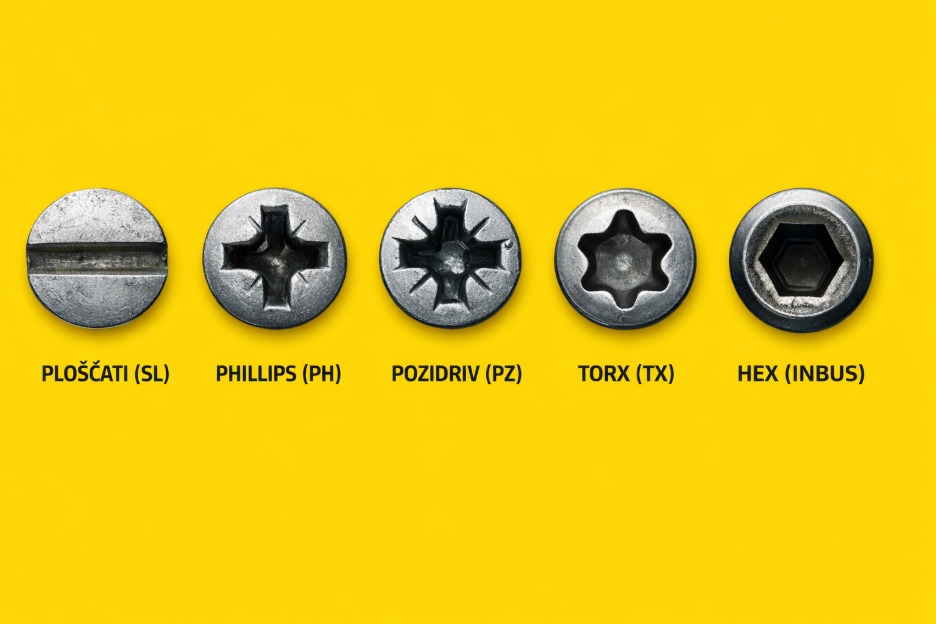

Največji preskok v razvoju vijačnih utorov pa predstavlja zvezdičasti Torx (TX) utor, kjer se kontakt prenese iz utorov na večjo površino. Rezultat je bistveno boljši prenos navora in skoraj popolna eliminacija zdrsa. Zato danes Torx vijačni sistem dominira v avtomobilski industriji in konstrukcijskih aplikacijah.

Zakaj vijačni nastavek dejansko zdrsne

Pri razumevanju izbire nastavka je ključno razumeti fiziko stika. Vsak profil ima:

• kontaktno površino (koliko materiala dejansko prenaša silo),
• kot prenosa sile (ali sila potiska nastavek ven ali ostaja stabilna),
• toleranco med nastavkom in vijakom.

Pri ploščatem nastavku (SL) se sila prenaša pod kotom, ki ustvarja komponento sile navzgor – zato nastavek sili ven. Pri Torxu (TX) pa je sila skoraj radialna, kar pomeni, da nastavek ostane stabilen tudi pri visokem navoru.

To je tudi razlog, da pri sodobnih vijakih za les ali konstrukcijo praktično ne najdemo več osnovnega križnega utora – Phillips (PH).

Inbus (HEX) in notranji vijačni profili: prednost v omejenem prostoru

Hex oziroma inbus vijačni sistem ima drugačno logiko. Tu ne gre toliko za preprečevanje zdrsa kot za možnost prenosa navora v omejenem prostoru. Notranji šesterokotnik omogoča:

• vijačenje brez zunanje glave,
• bolj estetske in kompaktne spoje,
• uporabo v strojništvu in precizni mehaniki.

V praksi pa ima šesterokotni eno slabost: kontaktne napetosti so visoke, zato so vijaki občutljivi na obrabo robov, če se nastavek ne prilega popolnoma utoru vijaka.

Materiali vijačnih nastavkov

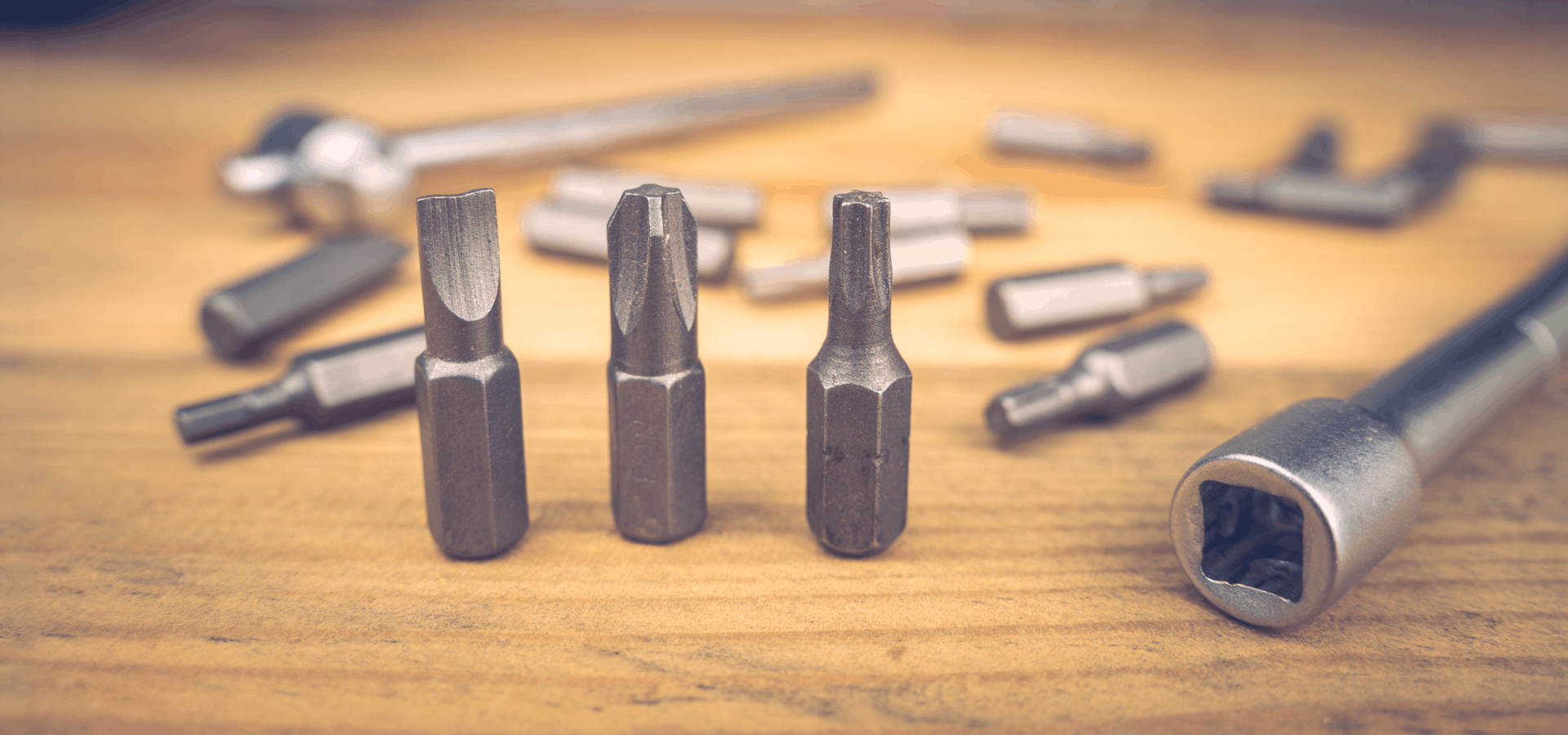

V profesionalni uporabi razlika med nastavki ni samo v obliki, temveč predvsem v materialu. Najpogosteje uporabljena materiala sta:

• S2 orodno jeklo – visoka trdota in odpornost proti torzijskim obremenitvam
• krom-vanadij (Cr-V) – nekoliko mehkejši, vendar bolj odporen na udarce

Ključna razlika se pokaže pri udarnih vijačnikih. Tam nastavek ni izpostavljen le vrtilnemu momentu, temveč tudi impulznim obremenitvam. Zato imajo kakovostni nastavki t. i. torsijsko cono, ki deluje kot blažilec napetosti.

Takšni nastavki so pogosto vključeni v profesionalne komplete, kot je Komplet vijačnih nastavkov POPAR, kjer kombinacija različnih profilov omogoča delo v različnih materialih in aplikacijah.

Vloga držal vijačnih nastavkov

Pogosto spregledan element sistema vijačenja ni sam nastavek, temveč držalo vijačnega nastavka. Magnetno držalo omogoča stabilizacijo vijaka in zmanjšuje potrebo po ročni podpori, kar je ključno pri montaži nad glavo ali v težko dostopnih mestih.

Dober primer takšne rešitve je magnetno držalo za nastavke POPAR, ki omogoča uporabo standardih vijačnih nastavkov in izboljša natančnost ter hitrost dela.

Pravilna izbira vijačnega nastavka

V praksi se največ napak zgodi pri izbiri velikosti. Nastavek mora popolnoma  zapolniti profil vijaka - brez zraočnih, vendar tudi brez sile pri vstavljanju. Vendar velikost ni edini faktor. Pomembno je tudi:

• ujemanje profila (Phillips nastavek ne sme nadomestiti Pozidriv nastavka, kljub prileganju),
• dolžina nastavka (globoki vijaki zahtevajo daljše vijačne nastavke ali daljša držala za vijačne nastavke),
• tip orodja (ročni izvijač, vijačnik ali udarni vijačnik).

Pri ročnih opravilih se pogosto uporabljajo klasični izvijači, kot so na primer v setu izvijačev POPAR, kjer ergonomija ročaja in magnetna konica igrata pomembno vlogo pri natančnem delu.

Tipične napake v praksi – in zakaj nastanejo

Najpogostejša napaka ni uporaba napačnega orodja, temveč uporaba obrabljenega orodja. Robovi nastavkov se sčasoma zaoblijo, kar zmanjša kontaktno površino. Posledica je:

• povečana lokalna napetost,
• hitrejši zdrs,
• trajna poškodba vijaka.

Druga pogosta napaka je mešanje standardov – predvsem pri križnem Phillips in Pozidriv nastavku. Čeprav sta si vizualno podobna, je geometrija različna, kar povzroči neenakomeren prenos sile in hitro obrabo.

Čeprav se zdi izbira nastavka enostavna, gre v resnici za optimizacijo mehanskega sistema. Vsak stik med nastavkom in vijakom je kompromis med:

• geometrijo,
• materialom,
• navorom,
• in pogoji dela.

Profesionalna praksa zato ne dopušča improvizacije. Pravilna izbira pomeni manj poškodb, večjo učinkovitost in daljšo življenjsko dobo orodja – kar potrjujejo tudi strokovni viri in industrijska praksa.
